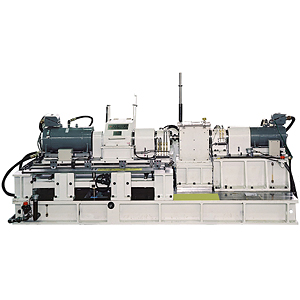

Mission DYNAMO Bench

본 시험기는 T/M에 토크 맥동을 주는 방식으로 내구 성능을 확인 하기 위해 사용됩니다.
140KW모터로 구동하고, 주행시의 부하를 주기 위해 흡수 모터를 사용합니다.
흡수 부분은, 다양한 공시 T/M을 시험할 수 있도록 XYZ의 이동이 가능합니다.

구동 모터	유냉식 초저관성 모터 출력:140 kW 회전속도:정격6,000 / 최고8,000 rpm 최대 가진 토크:±500 Nm 가진 주파수:500 Hz
흡수 모터	유냉식 모터 출력:140 kW 회전 속도:정격4,500 / 최고8,000 rpm
토크 미터	용량 1,000 Nm
부하 관성	J = 0.2 〜 1.0 kg・m² ( 플라이 휠 0.2 kg・ m² 5 매 )
흡수측 이동	X축 (모터축 방향) 380 mm Y축 (공시체 축간거리 방향) 210 mm Z軸 (상하방향) 110 mm
