연속 미끌림 소형 Clutch 마찰시험기

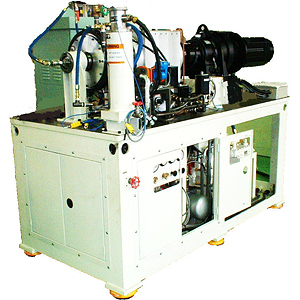

연속 미끌림 소형 Clutch 마찰시험기
  • 습식 클러치의 마찰특성、내구성을 평가한다
  • 연속 미끄럼、다이나믹、스태틱을 편성하여 시험가능
  • 수냉 모터＋연속 미끄럼 모터 구동방식

본 시험기는 디스크식 클러치의 성능 분석에 사용 되며, JASO 규격에 준하여 설계·제작된 클러치 마찰 특성 시험기 입니다.

주 사양
항목 표준형 대형
공시 클러치 MAX. 9 inch(228.6mm) MAX. 310 mm
다이나믹 회전속도 500 〜 8,000 rpm 500 〜 3,600 rpm
연속 미끄럼 회전속도
스태틱 회전속도		 0.3 〜 400 rpm 0.15 〜 150 rpm
플라이 휠
관성 모멘트		 0.157 〜 0.785 kg・m² 0.294 〜 2.354 kg・m²
부하 하중 MAX. 24780N MAX. 37162N
부하 방식 공기 가압방식 1.64 MPa 공기 가압방식 1.64 Mpa
계측 토크 980 N・m 1,750 N・m
시료유(축심 급유) MAX.120 ℃ 3 L/min MAX.120 ℃ 3 L/min
다이나믹 모터 30 kW 수냉 모터 37 kW 수냉 모터
연속 미끄럼 모터
(스태틱 모터 겸용)		 22 kW 서보 모터
MAX. 520 N・m		 22 kW 서보 모터
MAX. 1500 N・m
