트랜스미션 조립품, 부품의 총합수탁시험, 신코조키의 수탁시험 서비스 / 시험기 Technical Center 수탁시험 보유 설비

트랜스미션

연비, CO2 배출량의 규제에 의한 트랜스미션 효율 저감화를 위한 효율측정시험, 진동, 온도측정

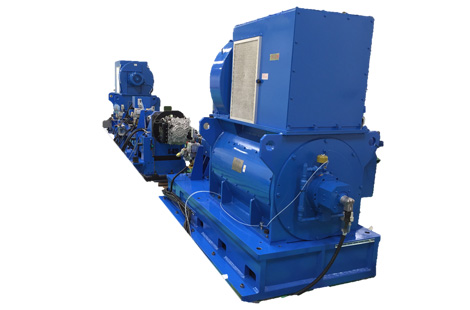

트랜스미션 다이나모 시험기

  • 저관성 다이나모에 의해 고속 응답, 저소음 표현
  • 연비에 직결하는 트랜스미션 효과 측정 가능
  • 3축 FREE 구성으로 FF, FR, 차동기어의 각종 기능 테스트 가능
공시체3.5L 엔진 클래스 자동차용 트랜스미션
M1 수냉 저관성 모터330 kW, 8,000 rpm, 525 N∙m
M2 공냉 모터366 kW, 8,000 rpm, 3,500 N∙m
M3 공냉 모터366 kW, 3,000 rpm, 3,500 N∙m
속도조정정밀도±0.1% F.S.
토크조정정밀도±0.5% F.S.

트랜스미션 다이나모 시험기

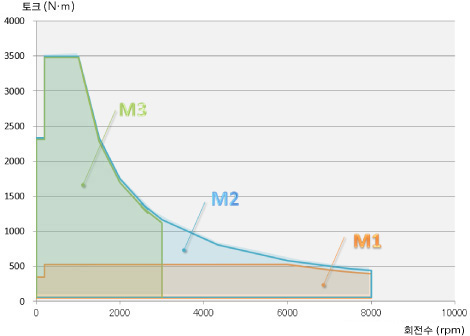

시험가능 범위 다이나모 성능 특성

습식클러치

습식클러치의 마찰특성, 내구성 평가

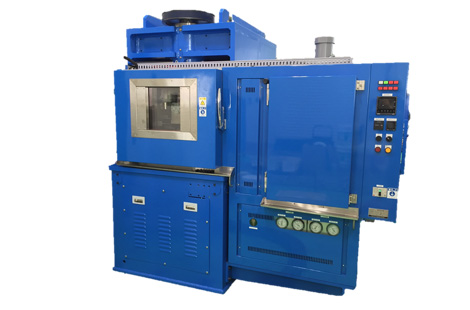

클러치 마찰 시험기 (SAE NO.2 TESTER)

  • 다이나믹 회전속도 10,000rpm의 고속 시험 가능
  • 저마찰, 고정밀도 계측으로 높은 데이터 재현성
  • 수냉 모터에 의한 저관성, 저소음
  • JASO M348 대응
    (자동차 자동변속기 오일 마찰특성 시험 방법)
  • 자동차용 습식 클러치 전 종류에 대응
공시 클러치 프릭션 플레이트, 스틸 플레이트
다이나믹 회전 속도 10,000 rpm
스태틱 회전 속도 0.5 to 10 rpm
관성량 0.1 to 1.4 kg·m2
시료 오일 순환 0.1 to 3 L/min
축심 시료 오일 온도 -20 to 150°C (시험개시 時)
오일배스 온도 상온 to 150°C
저압 에어압 0.059 to 0.8 MPa
고압 에어압 0.8 to 1.4 MPa

클러치 마찰시험기

저속 미끌림 마찰시험기

  • 구동력 15kW의 고용량, 20,000N의 고부하 대응
  • 오일배스 방식과 축심급유방식 대응 가능
  • 저온환경, 저온유체에 대응
  • JASO M349 대응
    (자동차 자변 변속기 오일 쟈다 방지 성능 시험 방법)
  • 자동차용 습식 클러치 전 종류에 대응
공시 클러치 프릭션 플레이트, 스틸 플레이트
회전속도1 0.5 to 500 rpm
회전속도2 1 to 2,000 rpm
구동모터용량 15 kW
제어하중 490 to 20,000 N
시료오일온도 -40 to 150°C
토크계측 범위 250 N∙m
축심시료 오일 온도 -20 to 150°C (시험개시 時)

저속 미끌림 마찰시험기

기어

기어의 회전피로시험, 피칭, 휨강도시험기

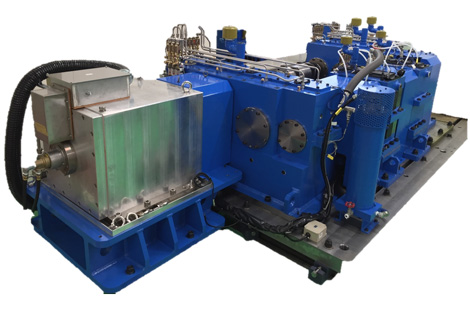

기어시험기

  • 동력 순환식으로 1,000Kw의 동력전달기어의 피로시험 가능
  • 평기어, 헬리컬 기어, 유성 기어 ASSY' 도 시험 가능
  • 고토크 부하에 의한 기어의 재료 내구 수명 평가 가능
공시기어 축간 94.2 mm (요청에 따라 가변)
공시체 부하 토크 ±1,000 N∙ m/±3,000 N∙m
공시체 회전 속도 10,000 rpm/3,000 rpm
동력순환 내용량 1,000 kW
토크제어 정밀도 ±1% F.S.
시료오일 온도 상온 to 140°C
시료오일 유량 Max.10L/min.
시료오일 유량 20 L
기어박스 공시체에 따라 제작

기어시험기

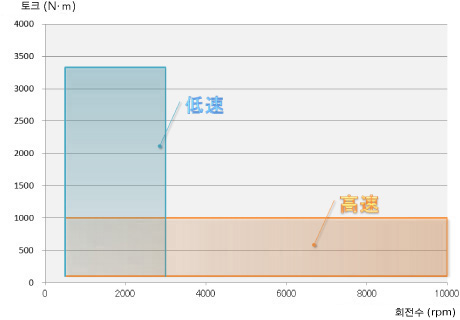

시험가능 범위

윤활유

윤활유의 극압성, 마찰특성 평가

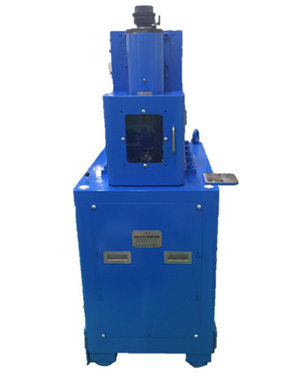

마찰마모시험기

  • 지그 교환에 의해강구, 핀x디스크, 링x디스크의 시험 가능
  • 윤활유의 극압성, 금속 재료의 마찰 특성을 평가하는 기초 시험
  • JIS K2519대응
    (윤활유 – 내하중 성능 시험 방법)

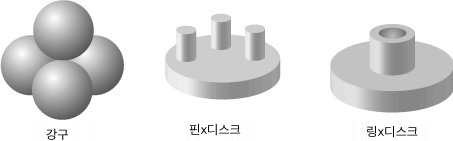

공시체 3/4" 강구
1/2" 강구
핀x디스크
링x디스크
회전속도 50 to 2,000 rpm
하중 500 to 10,000 N
시료오일 온도 오일배스 상온 to150°C
데이터 처리 제어 : 회전속도, 하중
계측 : 토크, 시험 오일 온도
연산 : 마찰계수

마찰마모시험기
